采用 InstaView? 技術的 AFG31000 系列為內置波形發生應用程序、具有實時波形監測功能并采用智能用戶界面的首款高性能任意波函數發生器。

AFG31000系列任意波函數發生器 型號

型號	模擬通道	輸出頻率	記錄長度	采樣率	垂直分辨率
AFG31151	1	150 MHz	16 MSa/通道	2 GS/s	14 位
AFG31152	2	150 MHz	16 MSa/通道	2 GS/s	14 位
AFG31251	1	250 MHz	16 MSa/通道	2 GS/s	14 位
AFG31252	2	250 MHz	16 MSa/通道	2 GS/s	14 位
AFG31021	1	25 MHz	16 MSa/通道	250 MS/s	14 位
AFG31051	1	50 MHz	16 MSa/通道	500 MS/s	14 位
AFG31022	2	25 MHz	16 MSa/通道	250 MS/s	14 位
AFG31052	2	50 MHz	16 MSa/通道	500 MS/s	14 位
AFG31101	1	100 MHz	16 MSa/通道	1 GS/s	14 位
AFG31102	2	100 MHz	16 MSa/通道	1 GS/s	14 位

AFG31000系列任意波函數發生器 概述

驗證連接 DUT 后輸出波形

已獲專利的 InstaView? 技術用在任意波函數發生器上可直接查看連接 DUT 后的實時波形，無需使用示波器或其他設備，節省測試時間并避免因阻抗不匹配導致的實驗錯誤。

高保真度信號與高級模式

在連續模式下每通道可以生成長達 16 M 點的精確長波形。 可變采集時鐘技術確保您不再丟失任何波形數據。產品功能可升級，您可以進一步提高測試水平并只需花費傳統 AWG 十分之一的成本進行復雜波形的創建和編輯。

產品選配功能升級，您可以：

• 將內存擴展為每通道 128 M 點（選件 MEM）
• 多達 25 項輸入和控制的序列/觸發/選通模式（選件 SEQ）用于：循環、等待、跳轉、轉至、外部觸發輸入、手動觸發、定時觸發和 SCPI 命令，以便創建時序靈活、復雜的長波形。

簡化任意波形創建

內置的 ARB 編輯工具 ArbBuilder 包括創建、編輯和傳輸任意波形的所有操作，無需連接 PC 或向 PC 傳輸文件。幅度和偏置數據存儲在波形中，因此，在加載標準化 ARB 后，無需調整設置。

智能用戶界面
使用市場中的最大 AFG 觸摸屏更快地學習和工作。9 英寸的屏幕的工作原理和智能設備類似，因此，您可以通過手指縮放和滾動以便輕松找到設置和參數并查找常用設置的快捷鍵。

不止需要兩條通道？

如果您不止需要兩條波形通道來模擬被測設備 (DUT)，多臺同步設置用于快速同步兩臺或多臺設備。通過屏幕向?qū)畔⒅笇?dǎo)您在三分鐘內完成電纜連接和設置過程。

優異的指標

• 單或雙通道型號
• 接到 50Ω 負載時的輸出幅度范圍 1 mVp-p 至 10 Vp-p
• 基本 (AFG) 模式
  • 25 MHz、50 MHz、100 MHz、150 MHz 或 250 MHz 正弦波形
  • 250 MSa/s、500 MSa/s、1 GSa/s 或 2GSa/s 采樣率
  • 14 位垂直分辨率
  • 連續、調制、掃描與突發模式
  • 各通道均具有 128 k 點的任意波形內存
• 高級模式
  • 連續模式和選配序列、觸發和選通模式
  • 各通道均具有 16 M 點的任意波形內存（可選 128 M 點）
  • 在包含循環、調整和等待事件的序列模式下多達 256 步
  • 變量采樣時鐘 1 μSa/s 至 2 GSa/s
  • 最小波形長度 168 點，粒度為 1 點

將噪聲和抖動降低 10 倍

由于噪音本底較低且輸出幅度低至 1mVpp，噪音和抖動技術規格比上一代技術好 10 倍，可以確保測試的清晰度和保真度。

在線升級

由于架構基于軟件，您可以直接從網站使用滿足需求的選件升級 AFG31000。

當前可用

• 帶寬升級
• 內存大小升級
• 波形排序升級

AFG31000系列任意波函數發生器 應用

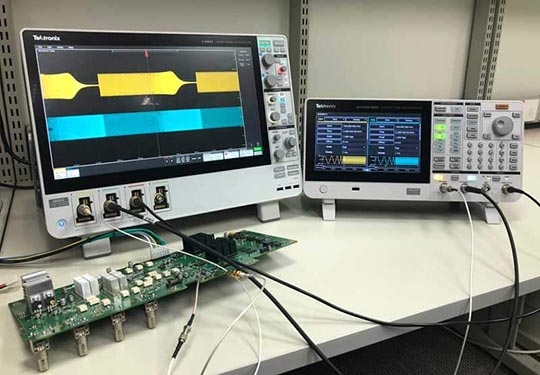

模擬電路檢定

這是一個模擬世界。所有物理量均使用模擬信號捕獲和表示。因此，需要檢定放大器、濾波器和轉換器等模擬電路的性能。

• InstaView? 技術避免在阻抗不匹配的 DUT 上增加的波形不確定性
• 頻率范圍為 25 MHz 至 250 MHz
• 由于信號保真度高，無需使用外部濾波器或衰減器
• 由于具有頻率捷變特性且正弦波平坦度經過校準，頻率響應測試可以輕松完成

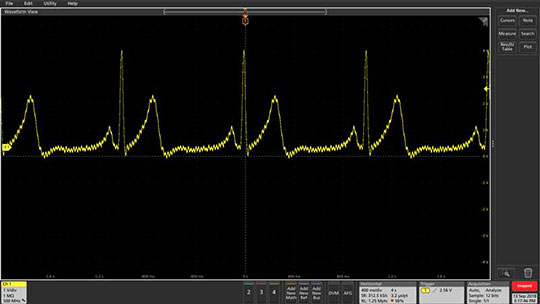

真實場景信號復制

傳感器廣泛用于幾乎所有現代化電子設計領域，從汽車到醫療器械再到電子消費品。迄今為止，使用 AFG 捕獲波形并進行復制以便排除故障或驗證一直是極具挑戰的過程。

• ArbBuilder 可直接導入多個泰克示波器產品系列保存的 csv 格式的波形
• 高達 128 M 點的任意內存極大地增加了信號的長度
• 低本底噪聲使信號更為清晰

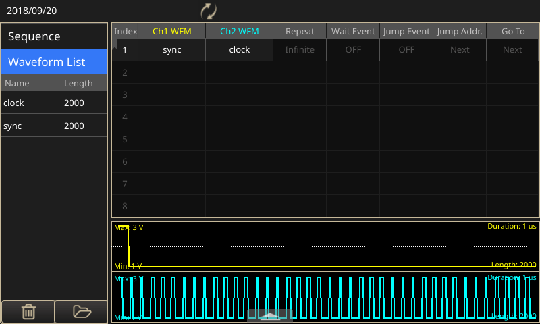

函數驗證和性能檢定

在產品上市前，測試工程師必須進行大量測試用例，確保產品滿足技術規格。但是，此過程比較耗時且重復。

• 完全可編程，實現自動測試和手動測試的直觀用戶界面
• 波形序列功能使用戶在一個測試歷程中完成所有的測試序列
• 靈活的重復跳轉方法保證高效率
• 高達 128 M 點的任意內存和內置非易失性閃存存儲所有波形和測試程序

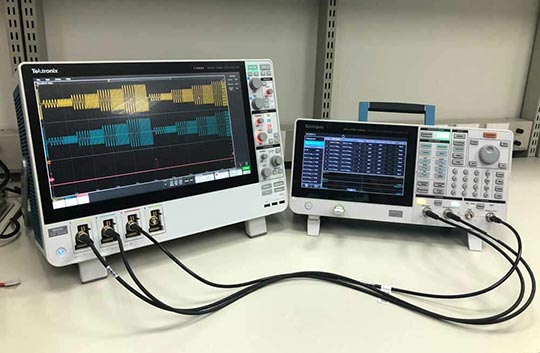

系統與時鐘或脈沖同步

數字設計中的所有電路部分按照時鐘速度同時工作。大系統中的所有設備必須與觸發信號協調，以確保它們正常、可靠地工作。使用 AFG31000 為生成時鐘和觸發脈沖的有效方法。

• 脈沖/方波頻率范圍高達 160 MHz
• 頻率捷變實現時鐘不同速率的無縫切換
• 易用的向?qū)дf(shuō)明指導您完成多臺設備的同步過程以便增加通道數
• 低抖動水平，讓您在觸發系統時更加自信

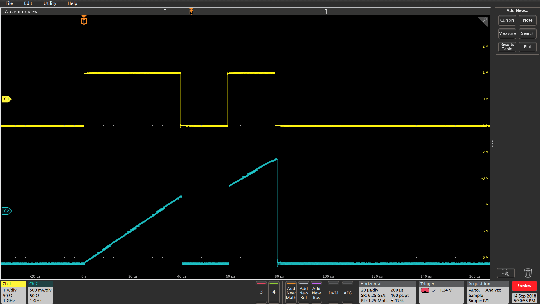

驅動電源設備的脈沖

IGBT 或 MOSFET 的動態性能特性要求脈沖驅動門極開啟或關閉。

• 通過可調占空比和邊沿時間輕松生成脈沖
• 以靈活時序生成脈沖串的波形排序
• 內置噪聲發生器且浮動接地，以便增加 DC 電源壓力測試的噪聲
• 輸出通道具有過流保護以便盡量減少停機時間

高級研究和教育

研究人員和教師需要大量信號才能完成研究和教學工作。測試可以像一系列的脈沖一樣簡單，模擬 Geiger-Muller 計數器的輸出，或者像一個長基帶 IQ 一樣復雜。

• InstaView? 技術避免因連接復雜負載上增加輸出波型的不確定性
• 整合多種特性與功能
• 雙工作模式均衡易用性和靈活性生成復雜波形
• 內置的 ArbBuilder 用于在屏幕上直接生成和編輯任意波形
