數字示波器的垂直分離率是由什么決定的?接下來一起看看吧!

　　垂直分辨率是什么?

　　用數字示波器測量模擬信號的第一步是用ADC(模數轉換器)將探測棒接收到的模擬信號轉換成數字信號，ADC數字轉換芯片的分辨率直接決定了示波器垂直方向的取樣精度。例如，如果ADC為8位，則垂直方向上的信號可分為000000~1111111共2次方、256段。模數轉換器的垂直分辨率是數字示波器的垂直分辨率，表示波器將輸入電壓轉換為數字值的精度。

　　數字示波器顯示的垂直分離率是多少?

　　(1)優先級從高到低

　　1.前端ADC的分辨率。

　　2.顯示屏分辨率:它決定了處理過的信號能顯示多少。例如，雖然ADC可以在垂直方向顯示256段，但顯示屏的分辨率可能只有240個垂直像素點，所以有些點會合并成一個像素顯示。

　　3.插入算法:實際的示波器，上面顯示的像素點不一定是實際取樣產生的，部分是用插入算法計算的虛擬點，好的插入算法使插入值點與實際點的差異較小。

　　(2)垂直精度

　　當我們使用相同的示波器在不同的垂直檔位下測量相同的信號時，測量結果往往是不同的。為何如此?由于垂直分辨率存在問題，假設當垂直檔位為500mV/div時，示波器的垂直方向?yàn)?0格，則其垂直分辨率取決于ADC的分辨率，因此，當我們測量波形時，盡量使其占據示波器屏幕，以提高垂直精度，使測量結果更加精確。

　　改變算法提高分辨率

　　ADC在數字示波器中的位數越高，垂直分辨率越高，這是由硬件決定的，一旦確定就不能改變。但是，整個系統的有效位數形成的分辨率不同于前者，我們可以通過軟件提高分辨率。

　　目前，大多數示波器采樣后提高分辨率最常用的方法是采用平均方法。

　　在平均采樣方式中，可以先設置一個平均次數N，然后示波器會根據觸發位置對齊采集到的N段波形，平均計算N段波形，最后得到一個平均波形。

　　該采樣方式在降低隨機噪聲的同時不損失帶寬，提高了示波器系統的分辨率，但平均模式長時間響應變化的波形，犧牲了示波器的速度來交換高分辨率，并且由于其處理方式的特殊性，適用的波形信號只能是周期信號。

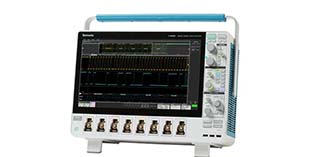

　　需要購買Tektronix示波器，歡迎咨詢廣州美達克數據科技有限公司
