Keithley DAQ6510系列數據采集和記錄萬用表系統

? 吉時利 ? 閱讀 970

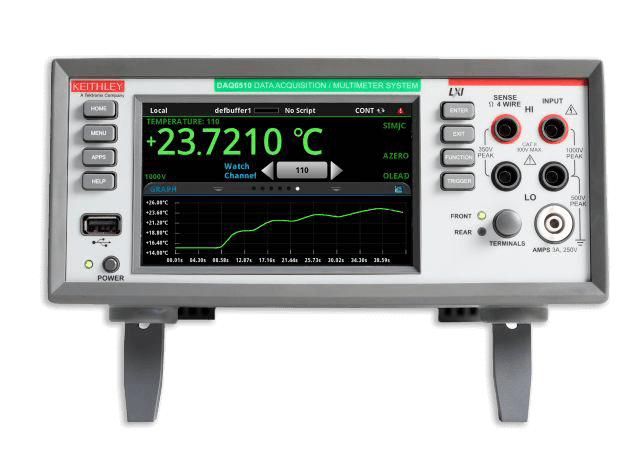

DAQ6510 數據采集和記錄萬用表系統具有觸摸屏用戶界面，可在儀器上更快完成設置、實時監控測試狀態以及分析詳細數據，從而實現前所未有的簡單性。

DAQ6510 數據采集和記錄萬用表系統概述

減少測試設置、執行和分析時間

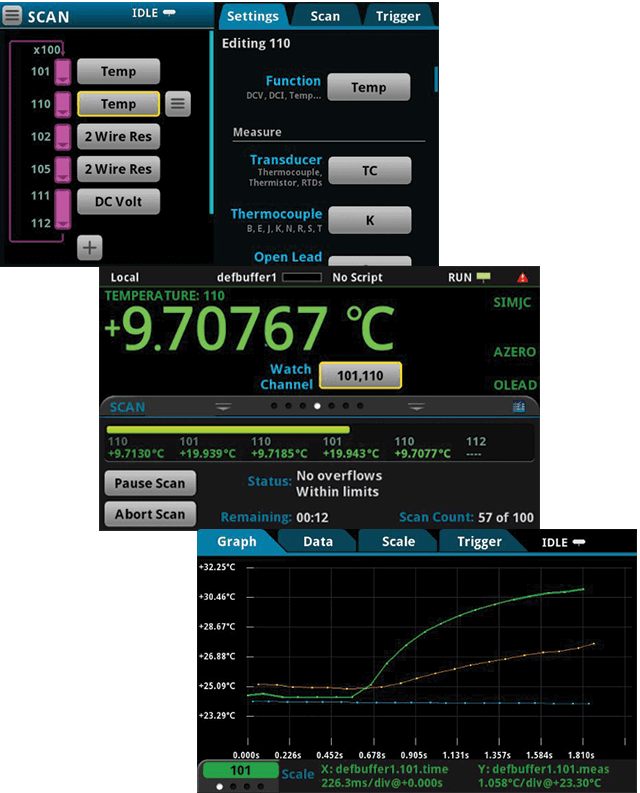

無需編寫測試程序即可簡單快速地設置和運行測試。DAQ6510 數據采集和記錄萬用表系統的直觀觸摸屏能夠提供簡單的配置，以及可視的直觀測試設置、實時的掃描狀態可視信息，可盡早捕捉問題以避免丟失測試時間，便于分析測試數據。
特點
配置：使用一個測量和掃描配置菜單設置具有多種測量功能的多通道掃描。
運行和監視：在測試過程中顯示掃描進度，即時查看超出范圍的測量結果和超出的限制。
分析：使用繪圖和統計功能顯示和分析結果。使用觸摸屏的手指開合縮放功能深入研究結果。使用光標計算關于數據段的統計信息。

執行更廣泛的測量
DAQ6510 采用 6? 位分辨率和 15 個內置測量功能進行測量。執行低電流、低電阻和溫度測量，并使用內置數字化器查看發射信號。
特點
電壓：100 nV 至 1000 V，基本 DCV 精度為 0.0025%
電流靈敏度：1 pA 至 3A
電阻：1μΩ 至 120MΩ
電容：0.1 pF 至 100 μF
使用熱電偶、電阻溫度檢測器和熱敏電阻進行溫度測量（溫度范圍為 -200°C 至 1820°C）
1 M 采樣/秒、16 位數字化器和可容納 800 萬個讀數的存儲

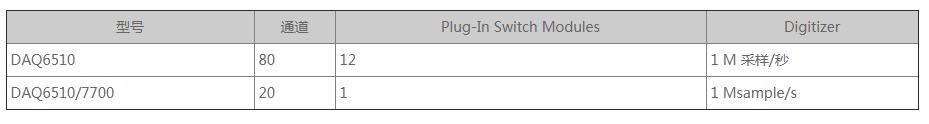

通過 12 個插件開關模塊和高達 80 個通道的容量為測試系統提供更多選擇

縮短測試時間
在最短時間內最大限度地收集數據。更快速地測量，更快地切換通道，以及掃描更多通道。
特點
對 60 Hz (50 Hz) 的電源線進行短至 0.0005 個電源線周期或 8.3μs (10 μs) 的測量。
使用固態多路復用器插件開關模塊以每秒 800 個通道的速率進行掃描。
掃描多達 80 個 2 極通道，可在單次測試中測試有統計學意義的數量的 DUT。

快速可靠地連接到您的 DUT

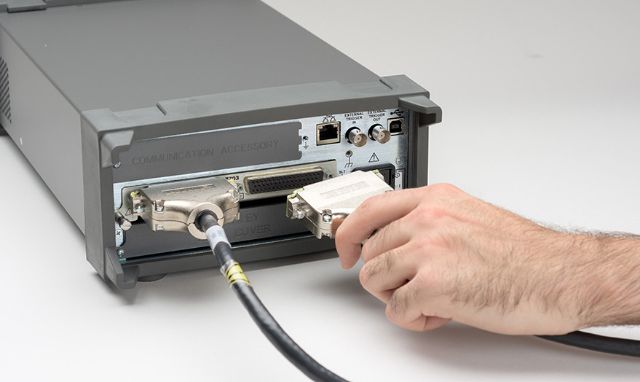

如果您開始通過其許多插件開關模塊的接線頭 D-sub 連接，DAQ6510 甚至可以在您開始測試前就提高您的工作效率。這可以在系統維護期間或在您設置新測試系統時，最大限度減少更換插件開關模塊時產生的停機時間。

從一組完整的界面選項中進行選擇
可將標準 LAN、LXI 和 USB 接口輕松集成到您的測試系統中。（可選）可在現場安裝的 GPIB 和 RS-232 接口包括 8 個數字 I/O 端口，可實現直接儀器間同步和通信。DAQ6510 可以輕松與您選擇的任何 PC 接口配合使用。

使用 KickStart 數據采集應用程序快速實現 PC 自動化
使用 KickStart 儀器控制軟件在 PC 上快速編程數據采集測試。軟件不需要編程。只需使用菜單屏幕輸入測試設置即可。然后將以表格和圖形格式顯示結果。
