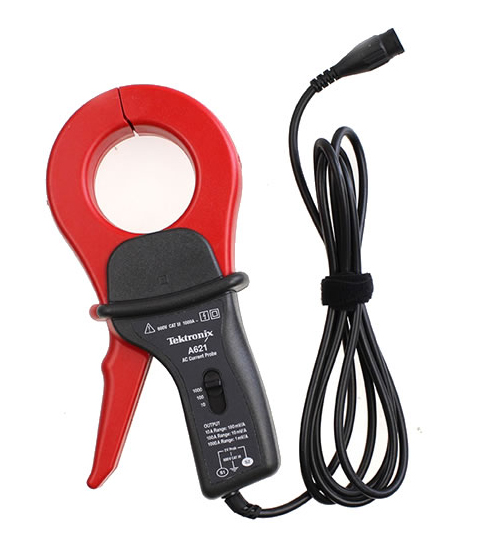

A621電流探頭美國泰克Tektronix交流/直流電流夾
種工控式鉗子式探頭帶有一個BNC連接器和一個隱藏的香蕉插頭適配器，因此它可以在數字萬用表、TekMeter和示波器上使用。A621可以在5Hz到50kHz的頻率范圍上測量從100mA到2000A的峰值交流電流。
A621電流探頭美國泰克Tektronix交流/直流電流夾
特點：
|
特點和優(yōu)點: |
應用: |
|
A621 2000A交流電流探頭／BNC |
A622 100A交流/直流電流探頭／BNC |
電流探頭
A621·A622·TCPA300·TCPA400·P6021·P6022·CT1·CT2·CT6·TCP202 電流探頭:
電流探頭測量電子在導線內運動時生成的磁場。在電流探頭的量程規(guī)范內，導線周圍的磁通場被轉換成線性電壓輸出，可以在示波器或其它測量儀器上顯示和分析線性電壓輸出。泰克電流測量系統(tǒng)同時提供了程控和手動AC／DC測量功能，DC至2GHz的帶寬、從毫安到20000A的幅度測量功能。
泰克還提供了兩種機械探頭配置，通過把導線完全繞在探頭磁芯上（分芯和實芯）上，可以精確地測量磁通場。分芯探頭非常方便，它們可以夾在導線上，而不必斷開連接。實芯電流變壓器（CT）是為*安裝或半*安裝而設計的，它們體積小，提供了非常高的頻響，可以測量超快速、低振幅電流脈沖和AC信號。
A621泰克交流電流鉗頭電流探頭|泰克A621|泰克電流探頭的選型
|
型號 |
電纜長度 |
帶寬 |
峰值脈沖電流 |
zui大AC電流RMS |
zui大DC電流 |
超過__后遞減 |
電流/顯示范圍 |
zui大導線直徑 |
|
A621 |
1.5m |
5Hz到50kHz |
2000A |
1000A |
無 |
無 |
10A/V |
54mm |
|
A622 |
2m |
DC到100kHz |
100A |
70A |
100A |
無 |
10A/V |
11.8mm |
|
TCPA300 |
無 |
DC到100kHz |
高達700A |
高達354A |
500A |
1.8kHz或20kHz, |
從1mA到200A, |
高達0.83英寸 |
|
TCPA400 |
無 |
DC到100kHz |
高達700A |
高達354A |
500A |
1.8kHz或20kHz, |
從1mA到200A, |
高達0.83英寸 |
|
P6021 |
1.5m |
120Hz到60kHz |
250A |
15A |
0.5A |
0.5MHz |
20mA |
3.8mm |
|
P6022 |
2.75m |
935Hz到120MHz |
100A |
6A |
0.2A |
10MHz |
10mA或100mA |
2.54mm |
|
CT1 |
1.07m |
25MHz到1GHz |
12A |
1.4A |
0.3A |
無 |
2mA（5mV/mA） |
1.78mm |
|
CT2 |
1.07m |
1.2kHz到200MHz |
36A |
7A |
0.3A |
無 |
10mA（1mV/mA） |
1.32mm |
|
CT6 |
1m |
250MHz到2GHz |
6A |
0.7A |
0.2A |
無 |
2mA（5mV/mA） |
0.81mm |
|
TCP202 |
2.2m |
DC到50MHz |
50A |
14A |
15A |
20kHz |
取決于使用的儀器 |
3.8mm |
