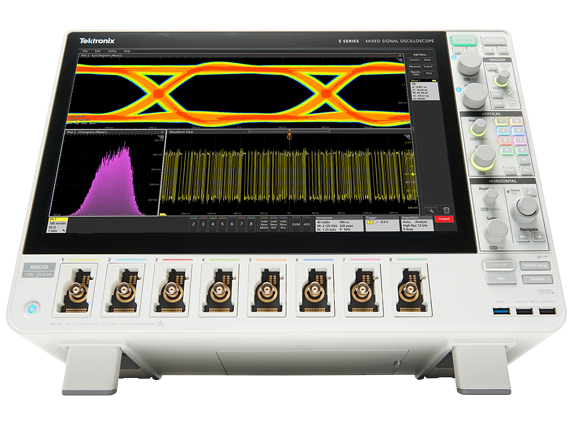

5 系列 MSO 具有支持手指開合、滑動和縮放操作的創新觸摸屏用戶界面、業內最大的高分辨率顯示器以及 4、6 或 8 條 FlexChannel? 輸入通道，能夠應對當前以及未來最嚴苛的應用挑戰。它提供全新的性能、分析和友好的用戶體驗標準。

不僅僅采用新顯示器和用戶界面， 更是新標準。
配有 15.6 英寸高清觸摸屏，讓您獲取更大圖像和整體操作控制能力。 使用支持手指開合、縮放和滑動的電容式觸摸屏、前面板控件或鼠標分析和管理多個信號，而不必使用菜單操作。
擁有足夠的通道。
提供 4、6 或 8 條 FlexChannel 輸入通道。 每條通道可用于觀察 1 個高分辨率模擬波形或 8 個數字邏輯波形，只需更改探頭即可。
支持高達 16 位的垂直分辨率，每個細節都不會錯過。

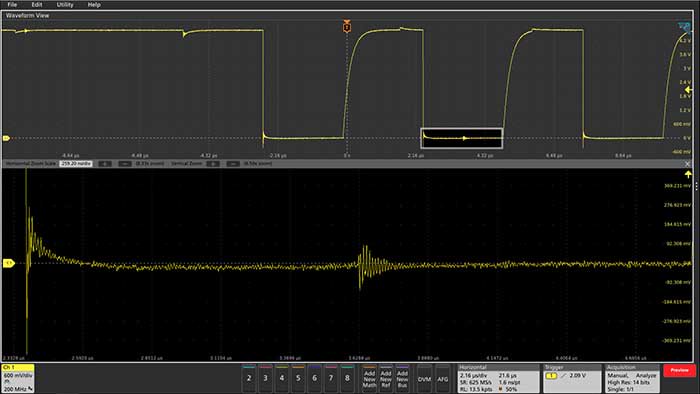

12 位模擬到數字轉化器，使用高級數字信號處理提供高達 16 位垂直分辨率。 對于疊加在大信號上的微小信號也能直接觀察和測試到信號的細節。
立即購買所需產品。 根據您的測試需求變化進行擴展。

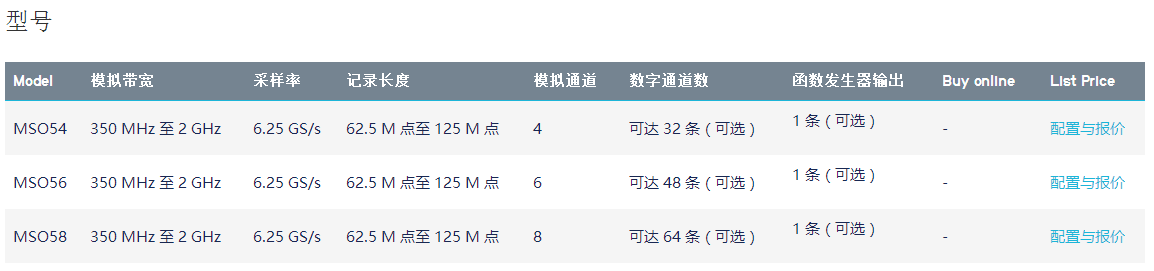

性能
高達 2 GHz 帶寬
高達 125 M 點記錄長度
數字輸入
TLP058 邏輯探頭，每個探頭可提供 8 條數字通道
操作系統
添加 Windows 操作系統，以便在示波器上運行 PC 軟件
信號發生器
添加內置任意波形/函數發生器
高級分析
串行解碼/觸發支持 I2C、SPI、USB 2、以太網、CAN、LIN 等多種總線
汽車以太網的自動一致性測試
高級抖動分析
自動功率測量和分析

其應用：

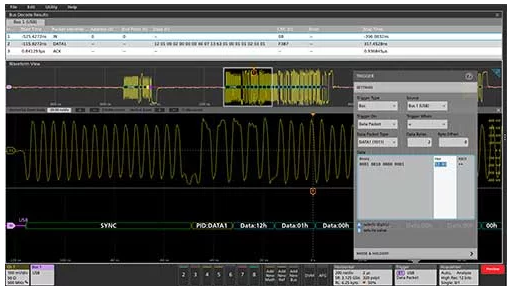

嵌入式串行總線分析
自動串行總線解碼可節省時間并消除手動解碼時的錯誤。 串行總線觸發和搜索允許隔離事件，便于系統級故障排除。
特點
I2C、SPI
USB 2.0、以太網
CAN、CAN FD、LIN、FlexRay
I2S/LJ/RJ/TDM
ARINC 429、MIL-STD-1553
自動串行總線分析
汽車設計人員可以依靠串行總線在 ECU、傳感器與制動器之間實現準確通信。5 系列 MSO 還具有 CAN、CAN FD、LIN 和 FlexRay 解碼和觸發功能，可幫助其同步了解系統。自動汽車以太網一致性套件供您按照標準測試，您無需成為高速總線專家。

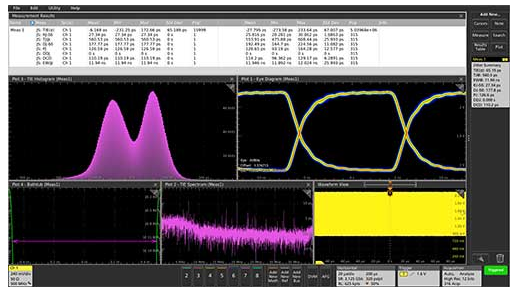

抖動分析
時鐘在每個嵌入式系統和數字通信鏈路的前面。 抖動和其他時鐘失真可能會影響系統運行，而不使用正確的分析工具將很難了解其根源。
特點
標準相位噪聲、時鐘抖動和定時以及波形直方圖
具有抖動分解和時鐘恢復的可選高級分析功能
功率電子

讓電源質量、諧波、開關損耗、安全操作區測量更可靠且可重復，還帶自動功率測量與分析包。5 系列 MSO 具有高達 8 條高分辨率通道和多種可用探頭，也適合評估電源時序并深入了解 3 相電源轉換器。
