電流探頭TCP305AAC/DC電流測量系列是滿足當今電流測量需要的非常的電流測量系統。當通過TEKPROBELevel、. TekConnect (使用TCA-BNC )或TekVPI (使用TPA-BNC )接口連接泰克示波器時,電流測量和計算變得輕松簡單。

二、型號概述：

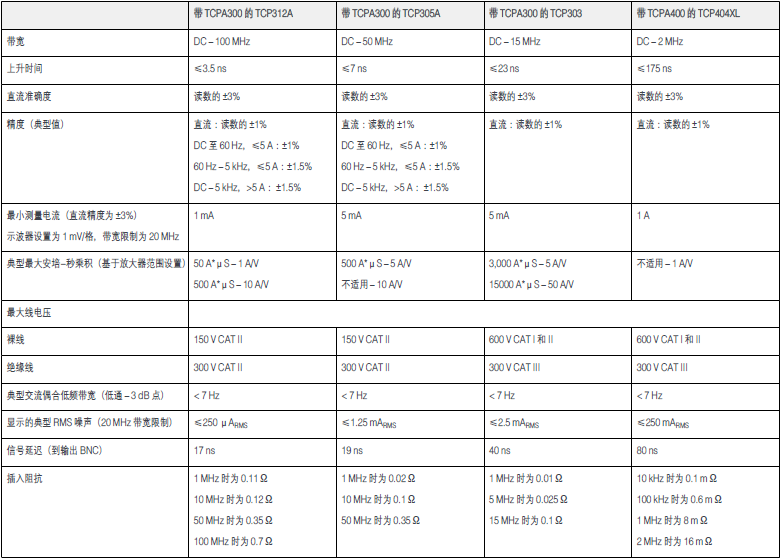

三、主要性能指標:

(一) DC - 100 MHz ,電流探頭放大器(TCPA300)使用:

1.1 DC- 100 MHz , 30 A DC (TCP312A)

1.2 DC- 50 MHz , 50 A DC (TCP305A)

1.3 DC- 15 MHz , 150 A DC (TCP303)

(二) DC - 50 MHz ,電流探頭放大器(TCPA400)使用:

2.1DC-2MHz，750ADC1(TCP404XL)(500ADC連續電流)


四、TCPA300. TCP312A. TCP305A. TCP303. TCPA400、TCP404XL主要特點:
1、自動定標和確定單位；
2 -示波器屏幕的幅度和電流讀數通過消除手動計算,減少了測量誤差；
2、AC/DC 輸入耦合;；
3、插入阻抗低,降低了被測器件的負荷；
4、分裂鐵心結構,電路連接簡便；
5、狀態指示器提供虛擬工作狀態和潛在錯誤條件通知一消磁、探頭張度、超載、不端接50 Q、不
兼容的探頭類型；
6、降低了直流漂移和噪聲,從而改進低電平電流測量；
7、第三方安全認證

五、應用:
1、電信、數據通信、計算機和半導體電力電子環保行業設計師、安裝人員和維修人員的發展和分析解
決方案;
2、電源(開關和線性)
3、半導體設備( SCR、IGBT、 MOSFET、CMOS、BJT )
4、功率逆變器/轉換器
5、電子鎮流器
6、工業消費電子產品
7、移動通信(、衛星、中繼站)
8、馬達驅動器
9、運輸系統(電動車輛、電動火車、機車、航空電子設備)

六、滿足當今的AC/DC電流測量應用:
TCPA300放大器在與TCP312A、TCP305A 或TCP303探頭-起使用時,提供了一系列電流測量功能,彌補了小電流測量
產品與超高電流測量產品之間的空白。這三個探頭提供了30A、50 A和150 A連續直流電流的電流測量功能。對更高的電流電
平,帶有TCP404XL電流探頭的TCPA400放大器可以測量500A和750A的連續直流電流,降額與占空比有關。帶TCPA300
的TCP312A實現了更高頻率的性能,提供了2100 MHz的帶寬及30A的直流電流。

七、訂貨信息:
型號
探頭:
TCP312A探頭AC/DC 電流, DC到100 MHz ; 30ADC (要求TCPA300放大器)
TCP305A探頭AC/DC 電流，DC到50 MHz; 50ADC (要求TCPA300放大器)
TCP303探頭AC/DC電流， DC到15 MHz; 150ADC (要求TCPA300放大器)
TCP404XL探頭AC/DC電流,DC到2MHz;500ADC(750ADC的降額與占空比有關) (要求TCPA400放大器)
放大器:
TCPA300放大器
AC/DC電流探頭, DC到100 MHz (要求TCP305A或TCP312A或
TCP303探頭)
TCPA400放大器
AC/DC電流探頭, DC到50 MHz (要求TCP404XL探頭)
