某天，某韓國知名美容企業前來尋求幫助，他們的主要產品是減肥設備。

　　這款設備是這樣的

　　主機：

　　采用手提電腦式的輕巧設計，方便攜帶及安裝，主機內各種功能模式都可以使用遙控器調節，輸出不同的頻率，頻率的范圍為2HZ~253HZ，由主機輸出。

　　腹部腰帶：

　　根據人體工學設計，由波動和LED組成。LED是由25個醫療用LED組成，其中包括20個630納米和5個830納米波長的LED，使用時感覺柔和，可同時低頻率波動和溫?zé)?，而且除了腹部以外腰、腿等多個部位可以使用，通過大面積的范圍的集中刺激，更深入體內。

　　客戶測試需求

　　1. 腰帶通過主機產生2Hz-253Hz 震動信號，腰帶上共有四路信號需要觀測，客戶用示波器測試探測不同點的信號；

　　2.該信號是由一個脈寬約640us，幅度約48v的脈沖信號組成，脈沖頻率為2Hz-253Hz。

　　需要觀察

　　1.包絡頻率；

　　2.脈沖寬度，脈沖頻率；

　　3.脈沖峰峰值，有效值。

　　測試挑戰

　　1.長存儲：要抓4s 左右的時間，存儲深度為10K 左右的時候波形嚴重失真；

　　2.測試包絡頻率、幅值時，需要把內部調制和毛刺濾掉，20MHz帶寬心有余而力不足，F(xiàn)iltervu方便設置，魚和熊掌可以兼得；

　　3.脈沖參數需要展開（Zoom）以后進行測量，長存儲不會造成失真；

　　4.脈沖的有效值測量需要用選通功能，不打開選通時有效值5.2V，打開選通時有效值19.2V。

解決方案

　　卻偏要引用→大量中高端示波器的技術

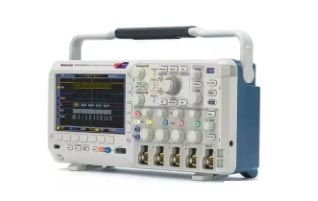

　　1.泰克獨家技術將波形顯示與刷新率完美結合；

　　2.新型TekVPI 接口完美兼容泰克目前主流探頭；

　　3.高達1Mpts/Ch存儲深度，結合獨家Wave Inspector功能，大大提高調試效率；

　　4.總線測試充分覆蓋汽車電子，工業控制，嵌入式系統的調試需要；

　　5.FilterVu? 低通濾波器，提供方便的數字濾波，為電機控制、電源調整用戶帶來福音。

       DPO/MSO2000B系列及更多產品訂貨，請聯系廣州美達克數據科技有限公司，廣州美達克數據科技有限公司，是泰克示波器授權代理銷售產品的，是華南地區一家代理商。
