小時候家里的DVD都是通過幾個圓圓的插頭連接到電視，插頭用顏色區分對應。如今DVD幾乎已經消失，但電視機上的插頭還依舊存在，今天我們就揭秘一下這些個插頭。

　　DVD連接到電視的哪幾個插頭，其實就是音視頻傳輸接口，正因為有了這個傳輸接口，我們才能在電視機上看到各式各樣的視頻。隨著科技和信息化的不斷發展，視頻信息的傳輸類型也越來越多，下面我們先來看看目前市面上主流的視頻接口分類。

　　一、CVBS(也叫RCA視頻或AV接口)

　　CVBS中文名字叫復合同步視頻廣播信號，是被廣泛使用的標準，也是最早用于視頻傳輸?shù)慕涌?。它以模擬波形來傳輸數據，實現音頻和視頻的分離傳輸，避免了因為音/視頻混合干擾而導致的圖像質量下降。由于該接口傳輸是一種亮度/色度混合的信號，顯示設備需要對信號亮/色分離解碼才能成像，因此會造成彩信號的損失而影響圖像質量。雖然如此，CVBS還是具有一定的生命力。

　

　　二、S-Video(S視頻)

　　S-Video也稱二分量視頻接口，其意義是將視頻信號分開傳送，也就是在CVBS的基礎上將亮度信號和色度信號進行分離，以不同通道進行傳輸，因此顯示圖像時不需要對亮/色度進行分離解碼，很大程度上避免了視頻設備內信號串擾而產生的圖像失真，提高了圖像的清晰度。目前S-Video也是普遍應用的一種視頻接口。

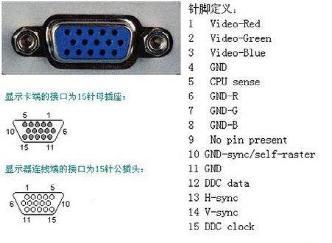

　   三、VGA

　　VGA接口采用15pin連接方式，工作原理是將顯存內以數據格式存儲的圖像信號在RAMDAC里經過模擬調制成模擬高頻信號，然后再輸出到等離子成像，這樣在輸入端就不必像其他視頻信號那樣經過解碼電路處理，VGA的視頻傳輸過程是最短的，所以VGA有很多優點，如無串擾無電路合成分離損耗等。

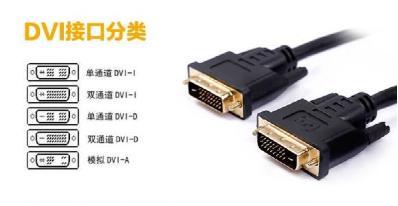

　　四、DVI

　　DVI接口主要用于與具有數字顯示輸出功能的計算機顯卡相連接，顯示計算機的RGB信號。DVI數字端子比標準的VGA端子會更好，數字接口保證了全部內容采用數字格式傳輸，保證主機到監視器的傳輸過程中數據的完整性，可以得到更清晰的圖像。

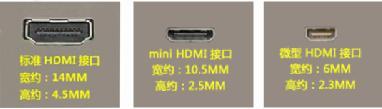

　　五、HDMI

　　HDMI是基于DVI制定的，可以看作DVI的強化與延伸。HDMI在保持高品質的情況下能夠以數碼形式傳輸未經壓縮的高分辨視頻和多聲道音頻數據，支持所有的ATSC HDTV標準，不加可以滿足高畫質1080p的分辨率，還可以支持DVD Audio等數字音頻格式。HDMI的體積更小且同時傳輸音頻和視頻信號，并且線纜基本沒有長度限制。

　  從上面視頻接口分類來看，我們知道視頻的傳輸有模擬量也有數字量。如果是數字量的傳輸，圖像的品質可靠是可以得到保障的。但目前市面上還有很多是以模擬量信號進行傳輸，所以對模擬信號的測量分析依舊非常重要且不可缺少。模擬視頻信號支持三種制式：NTSC、PAL、SECAM。

　　ZDS系列示波器標配視頻觸發功能，可以分析上述所說視頻信號。

　　l示波器視頻觸發

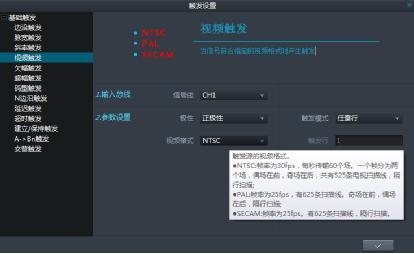

　　點擊示波器【Trigger】按鍵，可以找到觸發模式，選擇視頻觸發模式后，我們可以看到視頻格式選擇的內容，選擇對應的視頻格式。

　　l觸發模式選擇

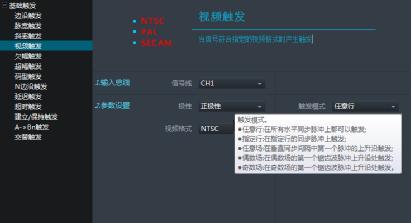

　　在選擇了視頻觸發之后，可以通過選擇觸發模式以觸發到自己想看的數據信號，目前致遠示波器支持任意行、指定行、任意場、偶數場、奇數場共5中模式選擇。

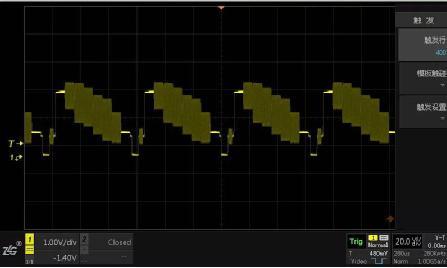

　　舉個例子來看，我們將觸發模式設為指定行觸發，行設置范圍可從1到525，將其設成400，調小時基，放大波形，可清晰看到穩定觸發的波形，此時即為第400行觸發，波形見下圖。

　　l波形記錄分析

　　視頻信號是連續的模擬波形，為了全面分析波形，我們需要將波形記錄后分析，此時示波器必須具備足夠的存儲深度，才能在記錄波形之后看清放大的細節，如下圖所示。
