示波器顧名思義是觀察波形隨時間變化的儀器，本質上，它是一款時域測量的儀器，發明者是泰克公司。

示波器顧名思義是觀察波形隨時間變化的儀器，本質上，它是一款時域測量的儀器。從第一臺示波器誕生起，幾十年的發展，示波器的性能、功能和外表都發生了跨越式變化，但它始終都是一個時域測量儀器。直到2011年8月31日，示波器的發明者泰克公司推出了全球第一款革新性的新類型儀器——該新類型示波器集示波器和頻譜儀于一體，泰克公司給這種新類型示波器命名為混合域示波器（Mixed Domain Oscilloscope），它可以幫助工程師捕獲時間相關的模擬、數字和射頻信號，從而獲得完整的系統級觀測，幫助工程師快速解決復雜的設計問題。

優勢

獨特優勢，實現全面系統可視化

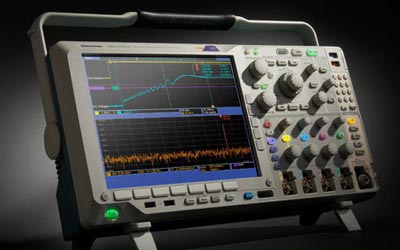

MDO4000混合域示波器系列是全球首款結合了頻譜分析儀功能的示波器，它提供了獨特的工具集，可幫助工程師節省數天甚至數星期的調試時間。

MDO4000遠遠超越了傳統頻譜分析儀的功能，允許用戶捕獲4個模擬、16個數字和1個RF通道上的時間相關模擬、數字和RF信號，并在所有中心 頻率提供≥ 1 GHz 的捕獲帶寬，比典型頻譜分析儀高100倍。由于實現了時間相關的多域顯示，工程師現在能夠進行準確的定時測量，以了解其設計中的時域命令/控制事件間的延 遲和時延在頻域上引起的變化。另外，由于MDO4000能夠提供時域和頻域時間相關的完整系統級觀測，所以尋找間歇性EMI噪聲和元器件狀態帶來的EMI 噪聲變得前所未有的容易，而這是目前其他測試設備無能為力的。

MDO4000混合域示波器主要作用于幫助工程師捕獲時間相關的模擬、數字和射頻信號，獲得完整的系統級觀測，幫助他們快速解決復雜的設計問題。

在另一項行業首創中，MDO4000允許工程師觀察信號在一次長采集中的任意時刻的RF頻譜，以了解該頻譜隨時間或元器件狀態產生的變化。通過將獨特和正在申請專利的Spectrum Time技術全面應用于時域采集，工程師能夠觀察其采集中任意時刻的RF頻譜，同時觀察其模擬、數字和/或解碼的總線在同一時刻的情況。同樣，RF時域的軌跡可以顯示RF輸入信號的振幅、頻率或相位隨時間的變化。這使得特征化調頻、建立時間，以及其他系統元器件和活動相關的RF事件時間變得更加容易。RF時域軌跡與模擬、數字和串行/并行總線解碼波形在同一窗口中顯示，能即時觀察器件的工作狀況。

除了標準的RF功率電平觸發以外，可選模塊（MDO4TRIG）還支持將RF功率電平作為基礎的其他觸發類型，使客戶能夠進一步隔離RF事件。用戶能夠按照具體脈沖寬度進行觸發，或者尋找超時事件或欠幅脈沖，甚至將RF輸入包括在與模擬和數字通道一起定義的邏輯模式之中。MDO4000允許按用戶設置的任何條件進行觸發而不受信號的模擬、數字、RF或其任何組合形式性質的影響亦屬業內首創。

使用MDO4000，工程師能夠用一臺儀器替代示波器和頻譜分析儀。這使他們能夠繼續使用其熟悉的示波器來觀察頻域，而無需尋找和重新學習頻譜分析儀。
