模擬示波器向數字示波器的轉變，只花了10年時間。

1980至1990年是模擬示波器向數字示波器轉變的過渡期。HP花了10年時間，改變了示波器的定義和設計。在1983年之后，HP再沒推出過任何新的模擬示波器。也正是這一年，第一款基于計算機架構的示波器，HP1980被正式推出（同時期發生在機算機領域的大事有，Intel推出80286CPU以及蘋果推出了第一臺圖形化界面的計算機Lisa），雖然HP1980還不是一臺數字采樣示波器，但是它可以編程控制，為系統應用而設計，打開了現代示波器的大門。

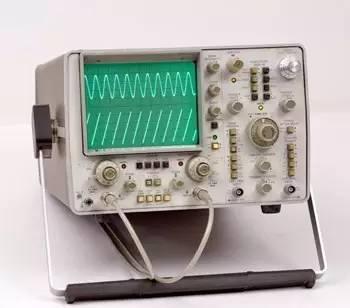

HP1745A是HP歷史上最后一款模擬示波器

最后的模擬示波器

最后兩款模擬示波器在1983年HP的產品目錄中進行了介紹。1745A和1746A都是1740A雙蹤示波器的小改款。

1745A就是1740A加了一塊大的CRT顯示屏。同時推出的1746A，增加了雙marker功能，可以更準確測量兩個marker之間的時間間隔。如果選了數字電壓表選件，時間間隔的測量結果可以直接以數字的形式顯示出來。所有其他的規格與HP1740A完全一樣，最高可以到100MHz帶寬，這是當時主流模擬示波器的配置。

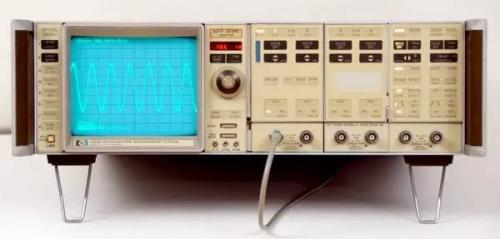

HP1980是第一款采用計算機架構設計的示波器

HP1980開始的革命

奠定現代示波器架構的產品是HP1980，它所帶來的一些技術創新，在今天仍然是現代示波器體架構的核心。ZvonkoFazarinc是HP1980的產品負責人，同時也是大名鼎鼎的HPLabs科學家。（HPLabs是HP的機密實驗室，只有200人左右，卻花費HP總研發成本的20%，專門為各個產品線的重要產品提供創新技術）

與其他儀器不同，HP在示波器市場一直很被動（據說觸發功能一直有問題）。Tektronix才是這一市場的主宰，從1947年推出第一款示波器開始，一直遙遙領先。BillHewlett和DavePackard一度不愿進入這個市場，在沒有任何創新的情況下跟在別人后面做一款MeToo產品讓他們覺得沒有意義。

但隨著示波器市場的擴大，1956年HP的創始人終于坐不住了（有關HP為什么進入示波器市場是另外一個故事，以后有機會再講）?！痘萜罩馈芬粫袑懙?，HP的第一款示波器HP150不太不可靠，一直到1980年，HP示波器的市場占有率可能只有15%左右。

為了扭轉示波器的落后局面，Zvonko和工程師們被要求針對示波器做一些創新。不過當時的ADC技術還太爛，沒辦法一下子做出100MHz帶寬的數字示波器。HP當時的計算機業務發展很好，他們想也許可以將傳統示波器設計成計算機架構，做一個由數字量控制的模擬示波器。它具備一定的數字自校準能力和可編程功能。而當時的傳統示波器完全依靠旋鈕產生的模擬量控制，而且不具備編程控制接口。

他們同時重新設計了UI，比如用更多的數字按鍵代替旋鈕，同時用數字屏幕顯示設置值。經過一系列的修改后，原型機被拿給BillHewlett看，當即得到了老大的認可。Bill希望在一年之內看到原型機，但他們花了整整3年時間才推出HP1980。

HP1980的推出是具備歷史意義的。雖然指標上與傳統的100MHz雙通道模擬示波器沒什么區別，但它自帶CPU（intel8085，8bitCPU，最高主頻6MHz）和操作系統，使用了17塊自己設計的IC芯片混合處理模擬和數字電路，實現了觀察，測量，數據讀取的自動化，第一次為示波器加入了HP-IB接口，允許通過程序控制示波器完成復雜的測量。這時Packard先生才敢說HP示波器有了可以跟Tek較量的資本。

HP1980是第一款在架構上由CPU控制的示波器，帶有8個功能模塊，與今天示波器的內部結構一致

HP1980的數字電路板和HP-IB接口板?？梢钥吹酱罅康腎C芯片已經運用在電路中

數字化儀的出現

數字化儀

因為80年代ADC能力不足，計算機處理能力太差，以及內存芯片價格昂貴，HP在1983年還無力推出價格合理的數字示波器，所以他們使用了變通的方式推出一種新品類的儀器：數字波形記錄儀。它結合了存儲示波器和數字電壓表的功能，使用ADC將捕捉到的模擬波形數字化并保存下來。

數字波形記錄儀有一個很好的特點，就是能記錄觸發信號之前的波形。這得益于它的數字化設計，采樣數據一直源源不斷的進入內存中，并與觸發電平進行比較，符合觸發條件的部分（前后的數據）都可以直接被保留下來。這是傳統示波器無法做到的事情。

另外被采樣下來的波形還可以在CRT顯示屏上復現出來，波形還可以局部放大，數據能被保存在磁盤中。這些現在看起來理所應當?shù)墓δ茉诋?dāng)時都是重要的創新。

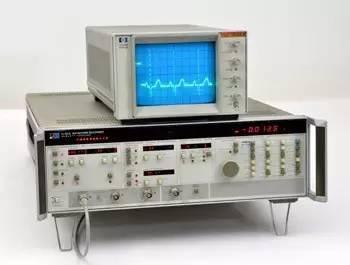

HP5180A的采樣速率是20MSa/s，10bit分辨率，存儲深度16K（基本上是一臺高速三位半數字電壓表）。觸發電平可以精確的使用數字設置，能夠?qū)崿F(xiàn)電平觸發或者外部信號觸發。在5180A推出后，HP還要還要再等5年時間，才能看到250MS/s采樣率（對應100MHz帶寬）的ADC芯片。

盼星星盼月亮，隨著芯片技術的發展，1988年終于出現了250MSa/s采樣的，8bit分辨率的ADC芯片。

作為臺式儀器的5183/5185波形記錄儀，可以配合顯示器成為臺式儀器供研發工程師使用，也可以去掉顯示器，作為高速數采在自動測試系統里使用，節省測試系統空間。

為了更好的應對系統測試需求，1986年推出的模塊化儀器系統HP70000系列，同時包含時域信號分析和頻域信號分析模塊，可以組成復雜的測試系統。沿著這一方向，HP的模塊化儀器逐漸成為一個獨立的產品系列。后來發展出的VXI模塊化測試系統，將模塊化儀器的概念進一步強化，并出現了VXI板卡式的示波器。

真正的數字示波器

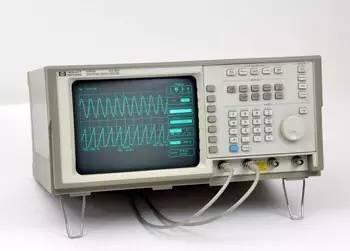

而第一款真正意義上的數字通用示波器，是HP54500，已經非常具有現代示波器的樣子。它推出的時候已經到了1990年。4通道100MHz帶寬，完全可編程操作，價格是3465美元。

HP54600是1992年推出的100MHz數字示波器。在HPJournal1992年2月期刊上，用了大半本介紹這款產品。它使用了Motorola的68000CPU（16/32bit，最高主頻16.6MHz），另外還有HP自己設計的ADC和波形處理芯片。還加入了FFT計算，可以將時域信號轉變?yōu)轭l域顯示。這是在這個價位的示波器上首次出現的功能。

隨著數字技術的發展，在1992年，HP第一次可以在示波器廣告中使用了這樣的宣傳口號：模擬的感受，數字的性能。在推出HP54600系列之后，100MHz數字示波器的成本已經與一臺100MHz模擬示波器，比如HP1741A差不多了。伴隨這種戲劇性的突破，HP1741A成為HP歷史上最后一款模擬示波器產品，數字示波器的時代正式開啟。之后沒過幾年HP推出里自己的MegaZoom芯片，進一步提高了數字示波器的綜合性能，自此世界與模擬示波器徹底告別。
