怎樣檢查頻譜分析儀的失鎖故障?

　　怎樣檢查頻譜分析儀的失鎖故障呢?讓我們一起來了解一下!

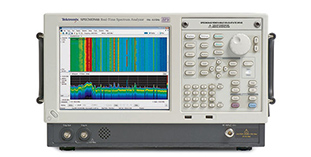

　　頻譜分析儀

　　頻譜分析儀是用來測量信號失真度、調制、頻譜失真、頻率穩定度以及交調失真等信號參數的儀器，它可以測量諸如電源號、濾波器等電路系統的某些參數，也可以作為多用途電子測量儀器。也稱頻域示波器、跟蹤示波器、分析示波器、諧波分析儀、頻率特性分析儀或傅里葉分析儀等。

　　光譜分析儀可分為實時性分析法和掃頻性分析法。前一種方法可以在被測信號的實際時間內獲得所需的全部頻譜信息，并對其進行分析和顯示;后一種方法則需要經過多次采樣以完成重復的信息分析。

　　頻譜分析儀失鎖故障的維修方法

　　在2GHz、6GHz和6GHz處，如果頻譜分析儀未鎖定，則表明第一本振正常，第二本振失鎖;如果兩個頻譜點都未鎖定，則可能導致第一本振失鎖或第一本振失鎖。

　　維修頻譜儀時的鎖閉故障檢修步驟：

　　(1)判斷是否為第一本振失鎖，并按“第一本振預置”來檢查，如不正常按第一本振預置進行調試，如果是，再按正常步驟來檢查。

　　(2)判斷是否為第二本振失鎖，按“第二本振預置”進行檢查，如不正常，按檢查步驟進行檢查，如正常，按第二本振預置進行調試。

　　(3)判斷第三次本振是否正常，如是，則判斷本振失鎖，若是，則判定實際的100M晶體振蕩器鎖定異常。在此測量外置的100兆赫，如果此時信號抖動異常，則可能是100兆赫晶體振蕩器失鎖。

　　(4)確定28.9MHz的第四本振是否正常，此振蕩器為晶體振蕩器，如果失鎖可能偏離世紀頻率點約20KHz，應將頻譜分析儀的頻寬設得足夠小，以便觀察到約100kHz。
