用示波器時怎樣選擇采樣速率?測量的方法是什么?

　　大部分示波器都提供多種采樣方式供用戶選擇，常見的有正常采樣，平均采樣，峰值采樣和包絡采樣。

　　(A)在普通采樣方式下，示波器對信號進行采樣，以等間隔地重建波形。這種圖案對大多數波形都有最好的顯示效果。

　　(B)當水平時間基值設定較低時，峰值采樣方式可以捕捉到稀疏事件和稀疏事件，同時保持稀疏事件的最小采樣值和最大采樣值(但不排除噪聲)。這個圖案將顯示所有的脈沖，至少和采樣周期一樣寬?？梢允褂梅逯挡蓸臃绞絹砀奖愕赜^察毛刺或窄脈沖。窄毛刺和跳變線在峰值采樣模式下比“正?！辈蓸幽Ｊ礁?，因此更易觀察到。采用峰值采樣的方法，雖然避免了信號的混亂，但是會產生較大的噪聲。

　　(C)采用均值采樣方式可以平均多個采集結果，降低了信號中的隨機噪聲和非隨機噪聲。均值多次采樣結果要求穩定觸發。可以在選擇框中設置平均采樣模式后的平均數，平均數越高，所顯示的波形對波形變化的反應越慢。波形對變化的響應速度和信號上顯示的噪聲降低程度之間必須要有一個折衷。

　　(D)通過對信號進行包絡采樣，可以看到多次采樣后波形的疊加效果，通過捕獲指定N個采樣數據中信號的最大值和最小值，可以設置波形疊加次數。

　　不管采用哪種采樣方法，都要記住，采樣率至少要比被測信號帶寬寬2倍以上，實際上，我們推薦3-5倍以上，以便更容易捕捉波形的異常信息。

　　還有一點要注意，當你打開多個信道時，示波器的采樣率和它的帶寬是不一樣的，而且采樣率是由各個信道平均分配的。所以如果你開啟多個頻道，一定要再次確認下采樣率仍然滿足條件。

　　測量方法：

　　1.將示波器探頭插入通道1插孔中，并將探頭的衰減值設置在"1"檔。

　　2.把頻道選擇放在CH1，而把耦合方式放在DC檔。

　　3.將探頭插入校準信號源小孔中，此時示波器屏幕上會出現光斑。

　　4.調整垂直和水平旋鈕，以便穩定屏幕顯示的波形圖，并將垂直和水平微調調整到校準位置。

　　5.讀出波形圖在垂直方向上所占的格數，乘上垂直衰減鈕的指示數值，就得到校準信號的幅度。

　　6.讀取每個周期在水平方向上的波形的格數，乘以水平掃描旋鈕的指示值，從而得到校準信號的周期(周期的倒數是頻率)。

　　7.一般校準信號的頻率為1kHz，幅度為0.5V，用來校準內部掃描振蕩器頻率，如果信號不正常，則調整示波器(內部)的電位器，直至與之相符。

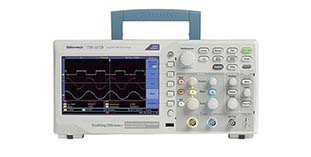

　　需要購買Tektronix示波器，歡迎咨詢廣州美達克數據科技有限公司
