信號發生器如何使用和選擇時需注意哪些要素
顧名思義,信號發生器是作為電子測量激勵源的信號來源。大多數電路要求某種幅度隨時間變化的輸入信號。信號可以是真實的雙極AC1信號(峰值在接地參考點上下振蕩),也可以在DC偏置(可正可負)范圍內變化。
信號發生器如何使用呢?選擇信號發生器時需注意哪些要素呢?接下來一起看看吧!!!

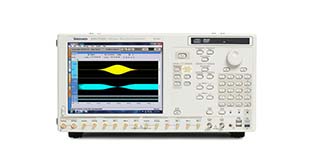

信號發生器是什么
顧名思義,信號發生器是作為電子測量激勵源的信號來源。大多數電路要求某種幅度隨時間變化的輸入信號。信號可以是真實的雙極AC1信號(峰值在接地參考點上下振蕩),也可以在DC偏置(可正可負)范圍內變化。它可以是正弦波或其它模擬函數、數字脈沖、二進制碼型或純?nèi)我獠ㄐ巍?
信號發生器可以提供“理想”的波形,它可以在其提供的信號中增加已知的、數量和類型可重復的失真(或誤差)。參見圖2。這一特點是信號發生器最大的特點,因為通常不可能只使用電路本身在所需的時間和地點創建可以預測的失真。在存在這些失真的信號時,DUT響應可以揭示其處理落在正常性能條件外的極限情況。
正常情況下,“AC”一詞是指信號在0V(接地)參考周圍變正和變負,因此在每個周期中電流流動方向會顛倒一次。但是為進行這一討論,AC定義為任何變動的信號,而不管其與接地的關系如何。例如,即使一直在同一方向吸收電流,但在+1V和+3V之間振蕩的信號仍構成AC波形。大多數信號發生器可以生成以接地為中心的(真實的AC)波形或偏置波形。
信號發生器如何使用
A、將函數信號發生器接入交流220V,50Hz電源,按下電源開關,指示燈亮。
B、按下所需波形的選擇功能開關。
C、在需要輸出脈沖波時,拉出占空比調節開關,調節占空比可獲得穩定清晰波形。此時頻率為原來的1/10,正弦和三角波狀態時按入占空比開關旋鈕。
D、當需要小信號輸出時,按入衰減器。
E、調節幅度旋鈕至需要的輸出幅度。
F、當需要直流電平時拉出直流偏移調節旋鈕,調節直流電平偏移至需要設置的電平值,其它狀態時按入直流偏移調節旋鈕,直流電平將為零。
選擇信號發生器時需注意哪些要素
1、采樣速率
采樣率通常用每秒百萬樣點或每秒千兆樣點表示,指明了儀器可以運行的z大時鐘速率或采樣率。采樣率影響著主要輸出信號的頻率。一般來說,您應該選擇采樣頻率是生成的信號z高頻譜頻率成分兩倍的儀器,以保證準確地復現信號。z大采樣率還決定著可以用來創建波形的z小時間增量。
2、內存深度(存儲長度)
內存深度或記錄長度在信號保真度中發揮著重要作用,因為它決定著可以存儲多少個數據點來定義一個波形。內存越深,存儲的波形細節更多,存儲所需波形的周期數越高。
3、垂直分辨率
垂直分辨率與儀器DAC的二進制字長度有關,用位數表示,位數越多,分辨率越高。DAC的垂直分辨率決定著復現的波形的幅度精度和失真。盡管越高越好,但大多數任意波形儀器都會有一個整體折衷,因為分辨率越高,采樣率越低。
4、特點和功能
在選擇時,您應該評估標準波形、調制功能、輸出幅度和波形編輯軟件,確保儀器滿足您的需求。
5、滿足應用所需的信號類型和功能
從應用角度來看,如果用于數字信號測試,矢量信號源更適合;如果主要用于基礎電路實驗和普通電器修理,則普通函數發生器更合適;如果主要用于調測對講機靈敏度,就需要高頻的。
6、滿足應用所需的頻率和輸出幅度
頻率覆蓋范圍和調制模式以及信號輸出幅度要滿足應用的需要。
