什么是信號發生器?信號發生器分為哪幾種類型呢?接下來一起了解一下吧!!!

　　什么是信號發生器

　　波形發生器是一種數據 信號發生器 ，在調試硬件時，常常需要加入一些信號，以觀察電路工作是否正常。用一般的信號發生器，不但笨重，而且只發一些簡單的波形，不能滿足需要。例如用戶要調試串口通信程序時，就要在計算機上寫好一段程序，再用線連接計算機和用戶實驗板，如果不正常，不知道是通訊線有問題還是程序有問題。用E2000/L的波形發生器功能，就可以定義串口數據。通過邏輯探勾輸出，調試起來簡單快捷。

　　信號發生器分為哪幾種類型呢

　　模擬信號發生器和混合信號發生器

　　模擬信號發生器和混合信號發生器的類型——任意波形發生器

　　從歷史上看，生成各種波形的任務一直使用單獨的專用信號發生器完成，從超純音頻正弦波發生器到幾GHz 的RF 信號發生器。盡管有許多商用解決方案，但用戶通常必須根據手邊的項目定制設計或改動信號發生器。設計儀器質量的信號發生器非常困難，當然設計輔助測試設備會占用項目的寶貴時間。

　　幸運的是，數字采樣技術和信號處理技術給我們帶來了一個解決方案，可以使用一臺儀器 - 任意波形發生器滿足幾乎任何類型的信號發生需求。任意波形發生器可以分成任意波形/ 函數發生器 (AFG) 和任意波形發生器 (AWG)。

　　任意波形/ 函數發生器 (AFG)

　　任意波形/ 函數發生器 (AFG) 滿足了廣泛的激勵需求;事實上，它是當前業內流行的信號發生器結構。一般來說，這一儀器提供的波形變化要少于AWG 同等儀器，但具有杰出的穩定性及能夠快速響應頻率變化。如果DUT 要求典型的正弦波和方波( 及其它)，并能夠在兩個頻率之間幾乎即時開關，那么任意波形/ 函數發生器(AFG) 提供了適當?shù)墓ぞ?。另一個特點是AFG 的成本低，對不要求AWG 通用性的應用極具吸引力。

　　AFG 的許多功能與AWG 相同，但AFG 設計成更加專用的儀器。AFG 提供了許多獨特優勢：它生成穩定的標準形狀的波形，特別是最重要的正弦波和方波，而且精確、捷變。捷變是指能夠迅速干凈地從一個頻率轉到另一個頻率。

　　大多數AFG 提供了用戶熟悉的下述波形的某個子集：

　　正弦波

　　方波

　　三角波

　　掃描

　　脈沖

　　鋸齒波

　　調制

　　半正弦波

　　當然AWG 也能提供這些波形，但當前AFG 是為改善輸出信號的相位、頻率和幅度控制而設計的。此外，許多AFG 提供了從內部來源或外部來源調制信號的方式，這對某些類型的標準一致性測試至關重要。

　　過去，AFG 使用模擬振蕩器和信號調節創建輸出信號。最新的AFG 依賴直接數字合成(DDS) 技術確定樣點從存儲器中輸出時鐘的速率。

　　DDS 技術使用一個時鐘頻率生成儀器范圍內的任何頻率，來合成波形。圖16 以簡化形式概括了基于DDS的AFG 結構。

　　在相位累加器電路中，Delta (D) 相位寄存器接收來自頻率控制器的指令，表示輸出信號將在每個連續周期中前進的相位增量。在現代高性能AFG 中，相位分辨率可能會低到1/230，即約為1/1,000,000,000。相位累加器的輸出作為AFG 波形存儲器部分的時鐘使用。儀器操作幾乎與AWG 相同，但有一個明顯例外是波形存儲器一般只包含部分基本信號，如正弦波和方波。模擬輸出電路基本上是一個固定頻率的低通濾波器，保證只有感興趣的編程頻率( 沒有時鐘人工信號) 離開AFG 輸出。

　　為了解相位累加器怎樣創建頻率，想象一下控制器把值1 發送到30 位D 相位寄存器。相位累加器D 輸出寄存器將在每個周期中前進360 ÷ 230，因?yàn)?60 度代表著儀器輸出波形的一個完整周期。因此，D 相位寄存器值1 在AFG 范圍內生成頻率最低的波形，要求整整2D 增量，創建一個周期。電路將保持在這一頻率，直到D 相位寄存器加載一個新值。

　　大于1 的值將更迅速地前進通過360 度，生成更高的輸出頻率 ( 某些AFG 采用不同的方法：它們跳過某些樣點，從而更快地閱讀存儲器，提高輸出頻率)。唯一的變化是相位值由頻率控制器提供，根本不需要改變主時鐘頻率。此外，它允許波形從波形周期內的任何點開始。

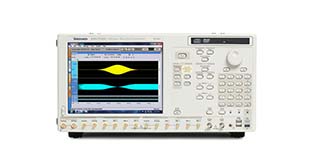

　　任意波形發生器 (AWG)

　　不管您在磁盤驅動器檢定中需要由精確的Lorentzian脈沖定形的數據流，還是需要復調制RF 信號測試基于GSM 或基于CDMA 的手機，任意波形發生器 (AWG)都可以生成您想得到的任何波形。您可以使用各種方法，從數學公式到“畫出”波形，創建所需的輸出。

　　從本質上看，任意波形發生器 (AWG) 是一種完善的播放系統，它根據存儲的數字?jǐn)?shù)據提供波形，這些數字?jǐn)?shù)據描述了AC 信號不斷變化的電壓電平。它是一種方框圖看起來很簡單的工具。為解釋AWG 概念，我們舉一個大家熟悉的例子，比如實時讀出存儲數據的唱片機( 在AWG 中是自己的波形存儲器;在唱片機中是唱片本身)。它們都輸出一個模擬信號或波形

　　混合信號發生器系統和控制功能

　　與作為完整測量解決方案激勵單元的角色一樣，混合信號發生器的控制和子系統采用專門設計，加快了各種波形類型的開發速度，提供了擁有完整保真度的波形。

　　最基本的、經常處理的信號參數都有自己專用的前面板控制功能。比較復雜的操作及需要頻次較低的操作則通過儀器顯示屏上的菜單進入。

　　Level Control ( 電平控制) 負責設置輸出信號的幅度和偏置電平。在圖19 所示的信號發生器中，前面板上的專用電平控制功能可以簡便地設置幅度和偏置值，而不必依賴多級菜單。

　　Timing Control ( 定時控制) 通過控制采樣率，設置輸出信號的頻率。這里，基于硬件的專用控制功能也簡化了基本水平參數的設置。
