示波器如何測量信號的數值?

　　示波器如何測量信號的數值?讓我們看看!

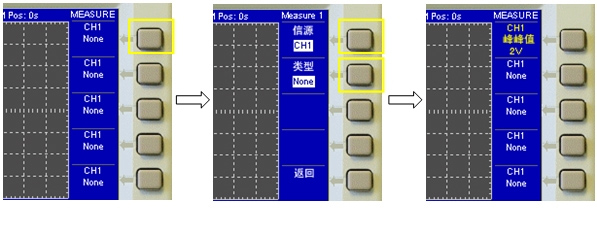

　　首先，MEASURE按鈕，在屏幕右邊出現一個顯示數據的列表，看看圖片中的藍色部分，即示波器可以同時顯示5個數據。

　　第二，按下圖1中黃色框架的屏幕菜單按鈕，進入圖2界面。在這里可以設置信源和類型，信源可以設置為CH1、CH2、MATH;類型可以設置為頻率、周期、平均值、峰值、有效值、最大值、最小值、上升時間、正頻寬度等。

　　舉例來說，按下信源右邊的屏幕菜單按鈕，將信源設置為CH1;按下類型右邊的屏幕菜單按鈕，將所測數據類型選擇為峰值，然后按下返回，即可得到圖三顯示的結果。
