數字示波器是如何校準的?

　　大家知道數字示波器校準的方法是什么嗎?下面一起來看看吧!!!

　　由于數字示波器獨特的優點，如波形觸發、存儲、顯示、測量、波形數據分析和處理，數字示波器的使用越來越受歡迎。由于數字示波器和模擬顯示器的性能差異很大，如果使用不當，測量誤差很大，影響測試任務。那么示波器是如何校準的?

　　數字示波器是如何校準的?

　　(1)插入示波器的電源線，打開電源開關，電源指示燈點亮，掃描線出現后，將亮度調節到適當?shù)奈恢?，調節焦點控制，使掃描線最細。

　　(2)調整基線旋鈕，使掃描線與水平刻度線平行。

　　(9)將微調/擴展控制開關旋鈕順時針旋轉到校準位置，為避免測量誤差，在測量前檢查和校正探頭。校*是將探針接收到示波器的校正方波輸出端，調整探針上校正孔的補償電容器，直到屏幕上顯示的方波為平頂。

　　(4)伏/度選擇開關、工作方式開關、掃描時間選擇開關，根據測量信號的大小，需要和頻率的高低放在適當?shù)奈恢谩?

　　(5)將輸入耦合開關置于GND位置，確定零電平位置。放置在AC位置，從探測器輸入被測信號，調節同步開關旋鈕，穩定波形，觀察畫面上的信號波形垂直方向顯示的幅度，在被測信號電壓V/DIV和顯示度數的乘積的10:1輸入探測器時，請將畫面顯示度值×10。

　　測量需要注意的事項

　　(a)測量時，請勿將儀表放在附近有強磁場的地方使用。

　　(b)被測信號的幅度不得超過示波器各輸入端規定的耐壓值，防止示波器放大器燒壞。

　　(c)測試時，示波器外殼應懸浮，避免短路。

　　(d)用示波器測量的交流電壓值為峰值-峰值。

　　(e)測試線應盡可能短，探測應接近被測點，否則可能導致波形畸變。

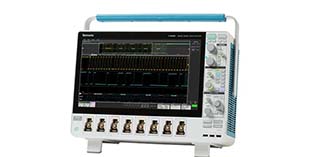

　　需要購買Tektronix示波器，歡迎咨詢廣州美達克數據科技有限公司
