PICO PT-104鉑電阻溫度記錄儀
PT-104，是一款4通道溫度測量數據記錄儀。它提供超高分辨率(0.001℃)和精度(0.015℃))。除了測量溫度，它還可用于測量電阻和電壓。
PT-104鉑電阻數據記錄儀
- 測量溫度，電阻和電壓
- 高分辨率和準確性
- 適用于PT100和PT1000傳感器
- 支持2線，3線和4線傳感器
- 無需電源
- USB和以太網接口
- 在一臺PC上運行多個單元
精度和分辨率
盡管精確的溫度傳感器廣泛可用，但是由于測量設備引起的誤差，很難利用它們。但是，由于其創新的設計，您的PT-104本質上是準確的。它不依賴于對溫度敏感的參考電壓，而是使用參考電阻，該電阻非常穩定，具有低溫度系數和漂移。每個電阻的精確值存儲在EEPROM中，以提供最高的精度（建議每年重新校準）。高性能24位ADC用于實現0.001°C的分辨率。
溫度

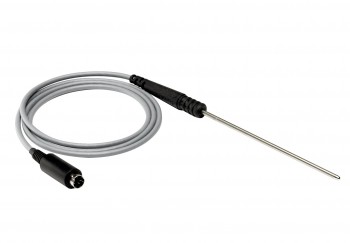

PT-104使用鉑電阻溫度計（PRT）測量溫度。兩種通用行業標準（PT100和PT1000）均受支持。該設備與兩線，三線和四線傳感器兼容（建議使用四線PT100傳感器進行精確測量）。PT-104可以使用多種PT100傳感器。電壓
對于電壓測量，每個輸入連接器都可以視為帶接地的差分輸入或兩個單端輸入。兩個輸入都必須為零伏或更高，盡管哪個輸入具有較高的電壓都無關緊要。
提供兩個電壓范圍（0至115 mV和0至2500 mV）。為了獲得最準確的測量結果，請使用0至2500 mV的范圍。
抵抗性
在測量電阻時，PT-104使用四線電路以提供最大的精度。提供兩個電阻范圍（0至375Ω和0至10,000Ω）。該設備已校準為0至375Ω，因此應使用此范圍進行精確測量。單通道螺絲端子適配器
使用PP660螺釘端子適配器可以連接不配有4針mini-DIN連接器或測量電壓或電阻的第三方傳感器。這種便宜的適配器具有4個分支端子，并占用PT-104的單個通道。軟件

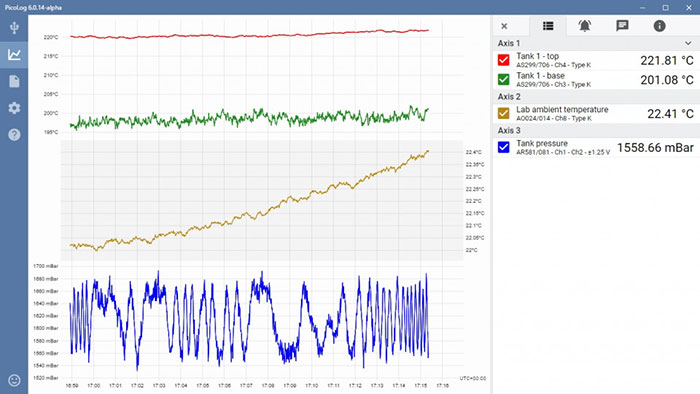

PT-104數據記錄器隨PicoLog 6數據記錄軟件一起提供。這款強大而靈活的數據采集軟件使您可以收集，操作，分析，顯示和導出數據。PicoLog 6從頭開始設計，從一開始就很直觀，無論您具有何種數據記錄經驗，都可以通過單擊幾下鼠標來設置記錄器并開始記錄。
從這里開始捕獲很簡單：插入記錄器，添加頻道，按“記錄”，即可開始記錄！PicoLog 6還包括許多其他功能，可滿足更高級的數據記錄需求。
還可以下載軟件開發工具包PicoSDK。SDK包含一系列軟件驅動程序和示例代碼，可用于編寫自己的軟件或?qū)T-104數據記錄器與第三方軟件（例如MATLAB，LabVIEW，C，C ++，C＃和Python）一起使用。
但是我需要測量更多渠道...
PT-104能夠一次測量多達4個通道。需要更多頻道嗎？沒問題。使用PicoLog，您最多可以將20臺PT-104連接到一臺PC上-為您提供潛在的80通道PT100數據記錄儀。或者，您可以將PT-104記錄器與多達19個其他Pico數據記錄器（例如PicoLog 1000多通道數據記錄器）一起使用，以創建自己的自定義數據采集系統。
終極的便攜性

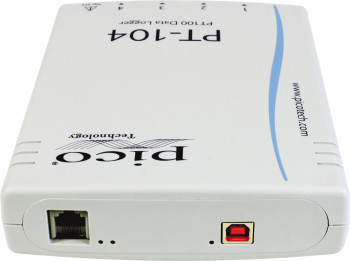

通過USB和以太網接口，PT-104可以在各種情況下使用。如果您需要一個可在各個地方使用并且可以快速設置和使用的便攜式解決方案，只需通過USB將筆記本電腦連接到PT-104。是否需要在數小時或數天或從遠程位置監視情況？將PT-104插入網絡上的備用端口，然后從LAN或Internet遠程訪問它。使用以太網供電（PoE）技術意味著您甚至不需要單獨的電源。請注意，PicoLog 6數據記錄軟件僅在Windows中支持以太網連接。
當精度至高無上時，PT-104是您所需要的
PT-104鉑電阻數據記錄儀可為您提供最佳的分辨率和準確性。您可以使用它來測量溫度，電壓和電阻。同時具有USB和以太網接口使您可以選擇如何連接PT-104并為其供電，還可以通過LAN或Internet遠程訪問PT-104。當溫度測量的準確性至高無上時，PT-104就是您所需要的。PT-104鉑電阻數據記錄儀 技術指標
| 輸入輸出 | |||
|---|---|---|---|
| 類型 | 溫度 | 抵抗性 | 電壓 |
| 傳感器 | PT100，PT1000 | 不適用 | 不適用 |
| 范圍 | –200至+800°C |
0至375Ω0 至10kΩ |
0至115 mV 0至2.5 V |
| 精度（在23±2°C時） |
0.015°C +讀數的0.01％ |
100Ω時為50 ppm | 0.4％ |
| 溫度系數 | 5 ppm /°攝氏度 | 5 ppm /°攝氏度 | 100 ppm /℃ |
| 帶濾波器的RMS噪聲 | 0.01度 | 10 ppm | 10 ppm |
| 解析度 | 0.001度 | 1微歐 | 0.156 μV |
| 過載保護 | ±30伏 | ||
| 輸入數量 | 4 | ||
| 轉換器分辨率 | 24位 | ||
| 轉換時間 | 每通道720毫秒 | ||
| 輸入接頭 | 4針mini-DIN | ||
| 輸入阻抗 | > 1兆歐 | ||
| 輸出接頭 | USB和以太網 | ||
| 電腦要求 | |
|---|---|
| 最低要求 |
處理器，內存，可用磁盤空間：根據操作系統的要求 操作系統：Microsoft Windows 7、8或10、32位和64位版本；請參閱參考資料。macOS 10.9（Mavericks）或更高版本，僅64位；Linux *，僅64位 端口：USB 1.1 |
*適用于Linux的PicoLog 6作為AppImage分發，因此您可以在沒有超級用戶權限的情況下進行安裝：有關更多信息，請參見appimage.org。該軟件已經在Red Hat，OpenSUSE和Ubuntu上進行了測試。
| 環境因素 | |||
|---|---|---|---|
|
工作環境 溫度范圍 濕度范圍 |
0°C至70°C（20°C至30°C為引用精度） 20％至90％RH，無凝結 |
||
|
儲存環境 溫度范圍 濕度 |
-20至+ 80°C 相對濕度5至95％，無凝結 |
||
| 物理性質 | |||
|---|---|---|---|
| 尺寸圖 | 184 x 135 x 36毫米（約5.31 x 7.24 x 1.42英寸） | ||
| 重量 | 350克（約12.3盎司） | ||
| 軟件 | |||
|---|---|---|---|
| Windows版PicoLog |
PicoLog數據采集軟件最多可以收集一百萬個樣本。功能包括： 多個視圖 -以圖形，電子表格或文本形式查看數據 參數縮放 -將原始數據轉換為標準工程單位 數學函數 -使用數學方程式計算其他參數 警報極限 -如果參數超出指定范圍，則設置警報 IP網絡 -通過LAN或Internet 傳輸測量結果- 支持的操作系統 -Microsoft Windows XP（SP3）到Windows 10（非Windows RT）。 |
||
| PicoLog語言 |
完全支持 -英語，法語，德語 僅針對 -Italiano，Espa?ol，Svenska的菜單和對話框 |
||
| 軟件開發工具包 | 包括示例代碼。 | ||
| 可選的免費軟件 | Linux和OS X的驅動程序。 | ||
| 文件語言 | |||
|---|---|---|---|
|
用戶指南 程序員指南 |
英語，法語，德語，意大利語，西班牙語 英語 |
||
| 一般 | |||
|---|---|---|---|
| 附加硬件（提供） | USB 2.0電纜，以太網電纜，用戶手冊，軟件CD-ROM | ||
| PC接口 | USB 1.1（兼容USB 2.0和USB 3.0）或以太網 | ||
| 電源要求 | 由USB端口或以太網供電 | ||
| 合規 |
歐洲EMC和LVD標準 FCC規則第15部分 符合RoHS標準 |
||
| 完全滿意保證 | 如果該產品不能完全滿足您的要求，您可以退貨以換貨或退款。要索賠，必須在14天內將產品完好退還。 | ||
| 保證 | 5年 | ||
