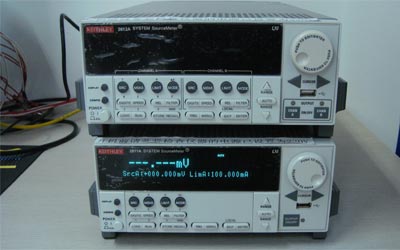

吉時利 (Keithley) 儀器公司推出的兩款2600系列數字源表。2611和2612在吉時利去年推出的革命性源測量單元（SMU）平臺上，增加了更高的電壓和電流測量能力，極其有效地降低了大量電子元器件的測試成本。兩種新型號產品具備的200V和10A的量程，使其成為功能測試、硅元素及復合半導體器件如FET（場效應晶體管存儲器）、二極管、電壓調節器、光電器件的I-V特性測試的理想選擇。與同系列中其它2600系列數字源表相比，2611和2612將現有高的數據吞吐量SMU（源測量單元）技術與緊湊的可升級的波形因子相結合，從而可實現從1到16個SMU通道的無縫系統整合。
      2611和2612是專門設計用于滿足電子制造業者對自動化系統的成本效益的需求，這種系統可以快速測試中、低管腳數的器件，或者測試一個產品系統中的組合裝置。2611只有一個通道，2612是雙通道的，多臺儀器間可通過獨特的嵌入式測試腳本處理器(TSP?)和TSP-Link無縫整合在一起。這些技術可以支持用戶在全部多個通道上，編程和執行獨立于PC操作系統和與之關聯的通訊延遲之外的高速、自動化測試序列，這使得測試速度比常規測試儀器快了十倍。具有雙通道和200V量程電壓源的2612也可根據需要進行400V電壓源的操作，此時每個SMU通道可具有1.5A直流和10A脈沖式輸出。兩種新產品都具有新的接觸式檢查功能，此功能將被加入全部2600系列產品線中。這樣在進行測試前就可以確認測試儀器與所有被測裝置的連接是完好的，消除在高速測試應用中出現的假故障。提供給用戶的是一個用來執行精密直流、脈沖和低頻交流源-測量測試的ATE（自動測試設備）系統和可升級的儀器平臺。

模塊化的、靈活的、可升級的儀器，更低的成本費用

2600系列數字源表可提供單或雙通道測量能力并且可借助新的TSP-Link技術升級為更大的自動化測試系統。TSP-Link是吉時利開發的一個具有同步觸發和儀器間通信功能的總線，它可以讓一個單獨的TSP程序控制多達16個或更多個SMU單元，理論上系統的上限可達128通道。它專門為測試及測量類應用所特有的小信號傳遞進行了優化。由于它具有非常小的網絡開支和每秒100Mbit數據傳輸速率的特點，因此在實際應用中明顯地比GPIB和100BaseT以太網快。TSP-Link無需網絡集成或繁多的電纜即可連接多個2600測試單元，將其無縫集成為一個系統。對這些連接在一起的單元可以像對單個獨立的ATE系統一樣進行編程和控制。TSP-Link給用戶帶來了擴展性方面的極大優勢，同時又不浪費機架空間和增加主機系統，也不增加額外成本。

更短的測試時間

吉時利的TSP技術極大地提高了高速自動化系統的測試吞吐率。2611、2612數字源表可以存儲和運行數百種預先定義的器件測試，可進行界限比較，完成條件性測試程序分支。在執行測試過程中，它們可以與PC控制器一起工作，也可以獨立運行，其數字I/O接口可以直接控制主機和其它儀器。這大大減少了與GPIB數據通信的延遲以及PC操作系統的花費。另外，這些新產品無縫地切換量程的功能可以顯著提高SMU完成跨量程測試序列的測試速度。而接觸檢測功能通過消除因連接不好而造成的虛假故障指示現象進一步提高了測試速度，根據被測器件的不同，與老式測試儀器相比，2611和2612測試時間可縮短10倍；而在元器件測試應用中，時間通常能縮短2～4倍。

測試系統開發簡單化

過去，為基礎研發應用或高速生產測試應用開發多儀器的自動化測試系統是一個挑戰。吉時利用兩個免費的軟件工具解決了這個問題。這兩個工具極大地簡化了2600系列數字源表的系統化工作。對于研發和曲線描繪應用，吉時利的Labtracer 2.0軟件可控制多達8個數字源表通道，不用進行任何編程即可實現自動化測試。該軟件可讓用戶簡單方便地全面配置數字源表通道、運行器件參數測試以及完成測試數據繪圖。

對于高速生產測試應用，TSP用一種類似BASIC命令語言提供了一個真正簡單的編程接口。產品出廠時即以內置測試腳本的形式提供了很多示例。吉時利網站上還提供了更多的示例程序以供下載。TSP的集成開發環境——測試腳本創建器（Test Script Builder）軟件也是免費提供的，它使得系統設計者能夠快速、方便地創建和調試客戶化的測試腳本。有關研究顯示，與前幾代測試儀器相比，通過使用TSP和相關軟件，用戶可以減少50％～70％的系統開發時間。
