由于交流電網有效分量為工頻單一頻率，因此任何與工頻頻率不同的成分都可以稱之為諧波。由于正弦電壓加壓于非線性負載，基波電流發生畸變產生諧波。主要非線性負載有UPS、開關電源、整流器、變頻器、逆變器等。

       諧波的危害十分嚴重。諧波使電能的生產、傳輸和利用的效率降低，使電氣設備過熱，產生振動和噪聲，并使絕緣老化，使用壽命縮短，甚至發生故障和燒毀。諧波可引起電力系統局部并聯諧振或串聯諧振，使諧波含量放大，造成電容器等設備燒毀。諧波還引起繼電保護和自動裝置誤動作，使電能計量出現混亂。對于電力系統外部，諧波對通信設備和電子設備會產生嚴重干擾。

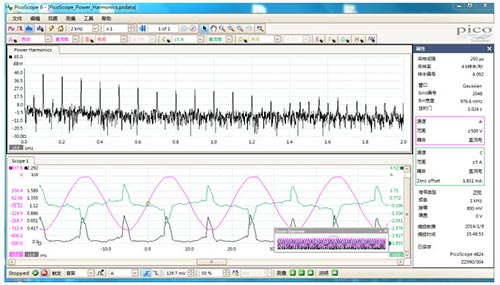

       但由于電力系統的諧波受到隨機性、非平穩性、分布性等多方面因素影響，要進行實時準確的檢測并不容易。Pico示波器可以使您方便的查看電力諧波的時域波形和頻域波形，方便您對當前電力諧波的情況進行分析。下圖為使用英國Pico Technology公司的八通道示波器Pico4824測得的電力諧波波形圖。

Pico4824參數：20MHz帶寬，80MS/s采樣率，256MS緩存，12位分辨率

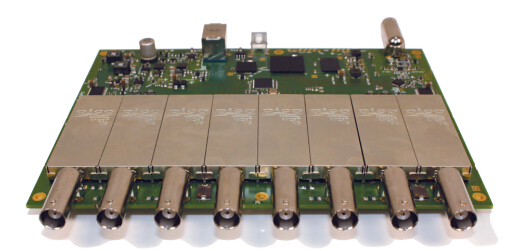

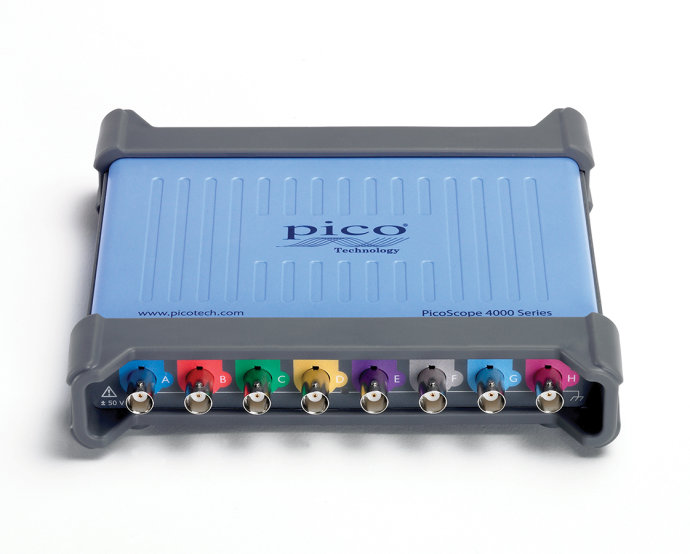

產品圖片及內部結構如下所示：
