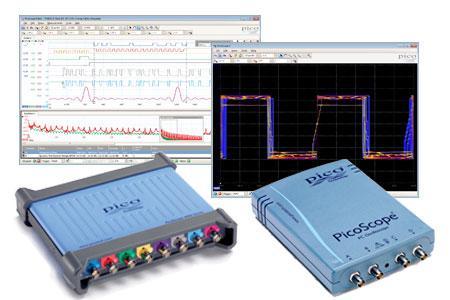

Pico示波器具有串行解碼的功能，能夠?qū)AN、FlexRay、I2C、I2S、SPI、LIN或UART等串行總線進行解碼。Pico示波器比較適合做串行解碼，因?yàn)樗鼈兊纳疃却鎯?chǔ)器可以讓軟件采集較長時間、不間斷的數據，尤其是6000系列能夠在幾秒內采集數千個數據幀存入到512M的樣本存儲器。下面成都北方汽車學院為大家介紹如何用一個款Pico示波器進行CAN總線數據解碼。

1關于CAN總線解碼

1.1 什么是CAN總線？

數據通信時，物理線路上傳輸?shù)男盘?hào)是由一系列高低電平組成的，這些高低電平攜帶了我們所需要的信息，在數據接收端，我們需要將這些物理電平按照原始的編碼規則進行解析，從而得到實際的物理信號。

CAN（控制器區域網絡）總線是一種在汽車和工業機械中使用的串行協議，允許微控制器相互通訊。該標準最初由 Robert Bosch GmbH 于 1983 年制定。它使用雙絞線上傳輸差分信號，分別為CAN高（CAN H ）和CAN低（CAN L），當線路受到共模干擾之后，信號差值不變，信號依然能夠正確被解析。

1.2 CAN總線上傳輸?shù)碾娖教攸c(diǎn)

CAN 總線上發布了ISO11898和ISO11519兩個通信標準，分別對應高速CAN和容錯CAN。此兩個標準差分電平的特性不同。本文主要介紹如何用Pico示波器進行ISO11898標準的CAN總線解碼。

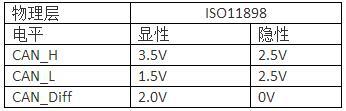

CAN高電平大概為3.5V左右，CAN低電平大概為1.5V左右，CAN差分電平大概在2V左右。一般情況下，我們可以從三種CAN總線波形上進行解碼：

1）從CAN-H總線上傳輸?shù)碾娖?，閾值設置為3V左右即可

2）從CAN-L總線上傳輸?shù)碾娖?，閾值設置為1.6V左右即可

3）從差分波形（CANH-CANL）上進行解碼，閾值設置為1.5左右即可。從差分波形上解碼更加準確，因?yàn)椴罘植ㄐ螢V除了線路上的共模干擾信號。

但是很遺憾，目前PicoScope6軟件的串行解碼功能只能從CANH或CANL波形上進行解碼，暫時還無法實現從差分波形上進行解碼。
