對示波器這詞耳熟能詳，大家了解示波器電流探頭嗎?不了解的沒關系，看了以下這篇文章，相信大家對示波器探頭會有一定的認識。

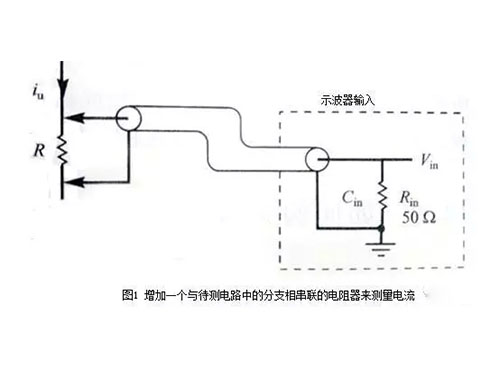

　　產生與待測電路內的電流成正比的電壓輸出的傳感器稱為“電流探頭”。電阻器 和1:1的電壓探頭就屬于這類探頭(圖 1)，它們?cè)谀承┣闆r下是有用的方法。 然而，將電阻器插入待測電路有一些缺點。 產生足夠大的電壓降以適當?shù)姆绞接涗浽谑静ㄆ魃峡赡車?yán)重影響電路的工作，所以應在電流待監視處將探頭的接地引線與電路 相連。利用差動探頭允許測量那些不能接地的節點的電流。

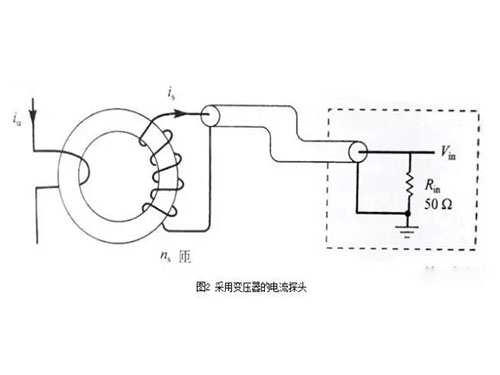

　　可以提供利用變壓器的電流探頭，它相當于將一個小電阻器插人待測電路(圖 2)。處于探頭尖頂內具有ns匝的次級繞組的變壓器，驅動用50寫Ω電阻器在示波器輸如處端接的探頭電纜。待測電路內的待測電流流過單匝初級繞組。由于依賴于變壓器，故這種方法不能測量直流電流，即它屬于交流耦合法。

　　示波器電流探頭特點

　　簡單地測量電流通過tekr0be bnc接口.直接與tds系列示波器相連分芯芯結構，可以簡便地接入電路dc到50mhz帶寬15安dc十峰值ac電流50安峰值脈沖電流500*0.000001(安培-秒)。

　　性能： 1.帶寬dc至50mhz。 2.最大dc+峰值ac電流—15a。 3.最大峰值脈沖電流—50a。 4.最小靈敏度—10ma/ 格。 5.dc精度— 6.±1%(帶探頭校準器) 7.±3%(不帶探頭校準器)。 8.最大裸線電壓—300v(cat︱)。

　　使用注意事項

　　1.通過對損壞電流探頭的故障分析，發現容易損壞的探頭部位大致有： 2.與電流放大器連接的電路板; 3.電流探頭的磁環壞; 4.電流探頭的磁環線圈; 5.電流探頭的滑動夾子的外觀損壞; 6.電纜線斷路。 7.電流探頭損壞的原因，預防損壞的方法及使用說明上述五個部分損壞的原因可歸納如下： 8.電流放大器開電后，插拔電流探頭而引起的電路板損壞。 9.預防損壞的方法：- 切記不要帶電插拔電流探頭 10.磁環是易碎的材料，掉地或使用時用力過猛都容易使它破損。有損傷/損壞的磁環會造成測試不準或不能再測出電流。 11.預防損壞及使用的方法：- 使用時避免掉地或用力過猛 12.磁環線圈比較細，過流會導致線圈燒毀。 13.預防損壞的方法: - 使用時避免負載過流 14.電流夾子不對齊，裂痕都會使測試不準或無法測出電流。注意，推動夾子過程要小心。 15.預防損壞的方法: - 使用時電流夾子要對齊。注意，并在推動夾子過程時要小心 16.電纜線被太使勁拉、扭等會容易損壞。 17.預防損壞的方法: - 使用時電纜線不要太使勁拉、扭等。
